使用帶有兩個位置傳感器的 PCA9538 的單步進驅動器應用電路

使用 NXP Semiconductors 的 PCA9538 的參考設計

設計簡介

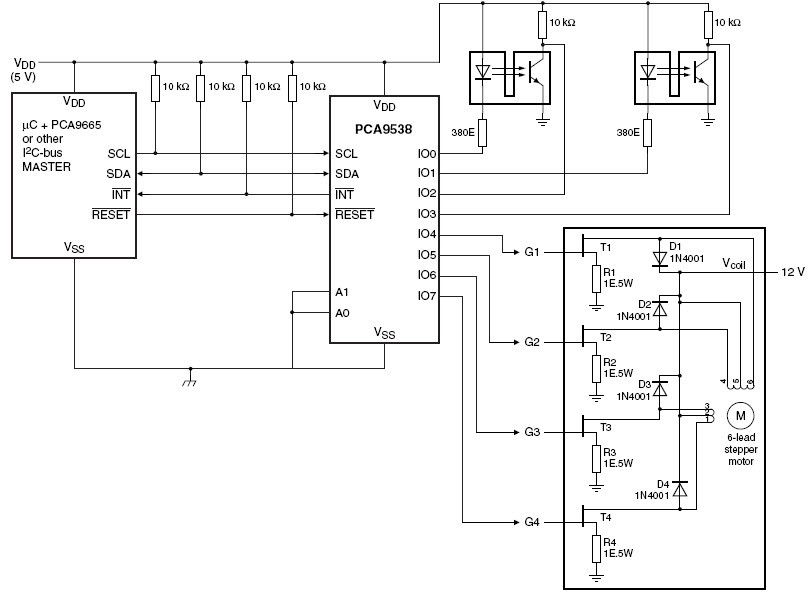

使用帶有 2 位傳感器的 PCA9538 的一臺步進器的應用電路。 PCA9538 GPIO 過去通過將地址引腳 A0 和 A1 連接到地來獲得 I2C 從機地址 = 0x40。使用配置寄存器將推挽式 IO4、IO5、IO6 和 IO7 配置為輸出引腳。這些引腳連接到 G1 至 G4，即 MOSFET 的柵極，用于驅動電機線圈。 PCA9538 支持的最大 I2C 總線速度為 400 kHz

說明

Application Circuit for one Stepper using PCA9538 with 2-Position Sensors. The PCA9538 GPIO used to have an I2C slave address = 0x40 by connecting both the address pins A0 and A1 to ground. The push-pull IO4, IO5, IO6 and IO7 are configured as output pins using the Configuration register. These pins are connected to G1 through G4, the gates of MOSFETs to drive the motor coils. The maximum I2C-bus speed supported by PCA9538 is 400 kHz

主要特色

Motor Type

Stepper Motor

相關文檔

an10814
