利用精密模擬微控制器ADuC7060/ADuC7061構建4 mA至20 mA環路供電溫度監控器

發布者:muhaoying2017最新更新時間:2011-05-11 來源: 互聯網關鍵字:實驗室電路  微控制器  ADuC7060 手機看文章 掃描二維碼
隨時隨地手機看文章
    電路功能與優勢

    該電路提供一種簡單的高度集成溫度監控器解決方案,它可以與4 mA至20 mA主機控制器接口。由于絕大部分電路功能都集成在精密模擬微控制器 ADuC7060/ ADuC7061 中,包括雙通道24位Σ-Δ型ADC、ARM7處理器內核以及用于控制4 mA至20 mA反饋電路的DAC/PWM特性,因此本電路是一種成本非常低的溫度監控解決方案。

    ADuC7060/ADuC7061內集成的ADC和其它模擬電路性能優于其它集成模擬電路的微控制器競爭產品。與使用分立ADC和單獨微控制器的解決方案相比,本電路堪稱性價比最高、功耗最低、電路板面積最小的解決方案。高度集成和低功耗特性,使ADuC7060/ADuC7061能夠直接采用4 mA至20 mA應用中的環路電源供電。如果ARM7內核在640 kHz下工作,主ADC有效并測量外部RTD溫度傳感器,PWM控制4 mA至20 mA反饋電路,則整個電路的功耗典型值為3.15 mA。有關功耗的詳細信息參見電路描述部分。

    在溫度測量的間隙,可以關斷ADC和RTD激勵電流源,以進一步降低功耗。

    100 Ω Pt RTD為Enercorp #PCS11503.1。完整電路的精度高于±1°C。此RTD的溫度范圍為?50°C至+130°C。它采用1206尺寸的SMD封裝,溫度系數為0.385 Ω/°C。

    ADuC7060/ADuC7061內部主ADC的峰峰值無噪聲碼分辨率大于18位?;赑WM的DAC輸出提供12位有效分辨率。整個電路的性能將在電路描述部分討論。

    ADuC7061采用5 mm × 5 mm 32-LFCSP小型封裝,因此整個電路可以放在極小的PCB上,從而進一步降低成本。

    本電路的重點主要在4 mA至20 mA接口方面。有關RTD傳感器與ADC接口和RTD測量結果線性化技術的詳細信息,請參考應用筆記 AN-0970(中文版) 和電路筆記CN-0075。

     電路描述

    本電路由線性調節器 ADP1720 (可調版本)供電,它將環路電源調節至2.5 V,用于ADuC7060/ADuC7061、運算放大器 OP193和可選的基準電壓源 ADR280 。

    4 mA-20 mA反饋電路主要由ADuC7060的片內16位PWM(脈沖寬度調制器)控制。PWM的占空比通過軟件配置,以控制47.5 ΩRLOOP電阻上的電壓,進而設置環路電流。請注意,RLOOP上方連接到ADuC7060接地,RLOOP下方連接到環路接地。因此,ADuC7060/ADuC7061、ADP1720、ADR280和OP193所引起的電流,以及濾波PWM輸出所設置的電流,均流經RLOOP。

    VREF由1.2 V精密基準電壓源ADR280提供。或者,也可以配置ADuC7060/ADuC7061的片內DAC來提供1.2 V基準電壓,但使能內部DAC會導致額外的功耗。

         R1與R2接點電壓可以表示為:

equation

    當VIN = 0時,將產生滿量程電流,此時VRLOOP = VREF。因此,滿量程電流為VREF/RLOOP,或者約為24 mA。當VIN = VREF/2,無電流流動。

    VIN時放大器OP193為高阻抗?fàn)顟B(tài),不會構成PWM濾波輸出的負載。放大器輸出的變化幅度很小,僅約為0.7 V。

    量程極限(0 mA至4 mA和20 mA至24 mA)處的性能無關緊要;因此,運算放大器不需要在電源軌時具有良好的性能。

    R1和R2的絕對值無關緊要。不過應注意,R1與R2的匹配度很重要。

    還應注意利用ADuC7060/ADuC7061上ADC0的輸入通道測量VR12點電壓的可能性。此ADC測量結果可以用作反饋,以便PWM控制軟件調整4 mA至20 mA電流設置。

    ADuC7060/ADuC7061的主ADC測量RTD上的電壓。RTD由片內激勵電流源IEXC0激勵。建議將激勵電流配置為200 μA以降低功耗,測量間隙應將其關閉。主ADC前端的內部PGA增益配置為16或32。RTD測量的基準源可以是內部基準源或外部5.62 kΩ參考電阻。選擇外部電阻可以進一步降低功耗。有關RTD與ADC接口和ADC結果線性化技術的詳細信息,請參考應用筆記AN-0970和電路筆記 CN-0075。

    該電路的功耗要求取決于溫度監控模塊是直接采用4 mA至20 mA環路電源供電,還是采用4線式有源環路供電(溫度監控模塊采用獨立電源)。本文假設溫度監控模塊采用環路電源供電,因此該模塊的總功耗不應超過約3.6 mA。

    為支持低功耗運行,可以對內部POWCON0寄存器進行編程,以降低ADuC7060/ADuC7061內核的工作速度。其最高頻率10.28 MHz可以按2的冪(2至128)進行分頻。測試期間使用的時鐘分頻值為16,此時內核速度為640 kHz。主ADC使能時,增益為32。PWM也可使能。所有其它外設均禁用。

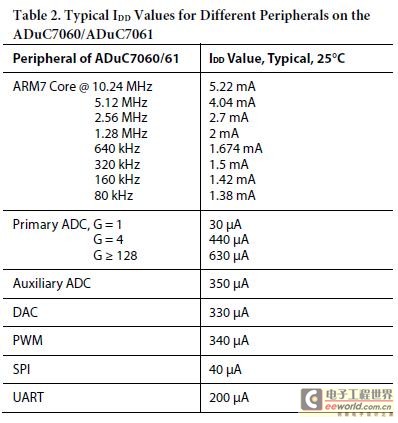

    針對我們的電路和測試設置,表1詳細列出了IDD的各項功耗,表2則列出了各種外設的功耗。

equation

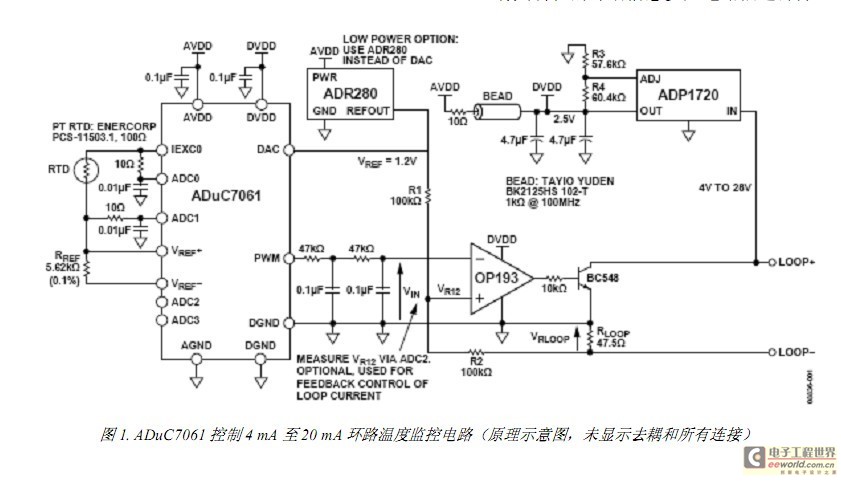

    圖2的DNL圖顯示:在4 mA至20 mA關鍵范圍內,DNL典型值優于0.6 LSB。這些測試在PWM輸出端采用二階濾波器,并使用兩個47 kΩ電阻和兩個100 nF電容,如圖1所示。

圖2. 電路的典型DNL性能

    利用ADC測量點VR12和電路其它點的電壓,可以增強PWM輸出的性能。這種反饋方法可以用于校準PWM輸出,以提供更高精度。

    請注意,PWM電路僅用來設置0 V至600 mV范圍內的輸出電壓,因此代碼數量得以減少。0以上的碼代表大于24 mA的值,因而無關緊要。

    關于ADC測量性能,請參考AN-970、CN-0075和ADuC7060/ADuC7061數據手冊。

equation


    常見變化

    片內DAC可以代替PWM來實現相同的功能,優勢是響應速度更快且成本更低。此時不需要基準電壓源ADR280。

    可以用OP90代替OP193。

[附件:利用精密模擬微控制器ADuC7060/ADuC7061構建4 mA至20 mA環路供電溫度監控器]
