FRAM的結構FRAM記憶元件使用了鐵電膜（Ferroelectric film）。
本公司的FRAM里使用了PZT（鋯鈦酸鉛）的鐵電物質，其結晶結構如右圖所示。
方格中的Zr （鋯）或Ti （鈦）離子有兩個穩定點，其性質是在外部電場作用下會改變位置（鐵電性）。定位于任一穩定點后，即使撤掉電場，其位置也不會發生改變。即記憶了極化狀態。
鐵電膜的上下設置有電極，構成電容器，標示出電極電壓及極化量時，能夠?qū)崿F(xiàn)磁滯（過程），從而能夠記憶“1”或者“0”。
鐵電存儲器就是利用了這種非易失性。
雖然EEPROM或閃存也會根據元件內的存儲區域是否有電荷來記憶數據，但FRAM是根據極化的方向來記憶數據的，所以兩者具有不同的記憶方式。

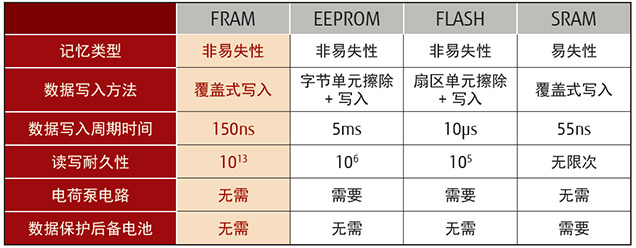

FRAM的特長FRAM（Ferroelectric Random Access Memory）是一種融合了在斷電的情況下也能保留數據的非易失性、隨機存取兩個特長的鐵電隨機存儲器（內存）。FRAM的數據保持，不僅不需要備用電池，而且與EEPROM、FLASH等傳統的非易失性存儲器相比，具有優越的高速寫入、高讀寫耐久性和低功耗性能。
-
產品系列
FRAM產品可分為兩個系列。

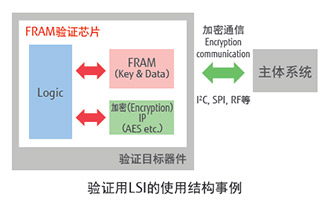

分別是以SOP/SON等封裝產品形式提供的“獨立存儲器”和FRAM內置的RFID用LSI以及驗證LSI等的“FRAM內置LSI”。
另外，根據客戶的要求，開發和供應最大限度發揮應用優勢及性能的FRAM內置定制LSI。

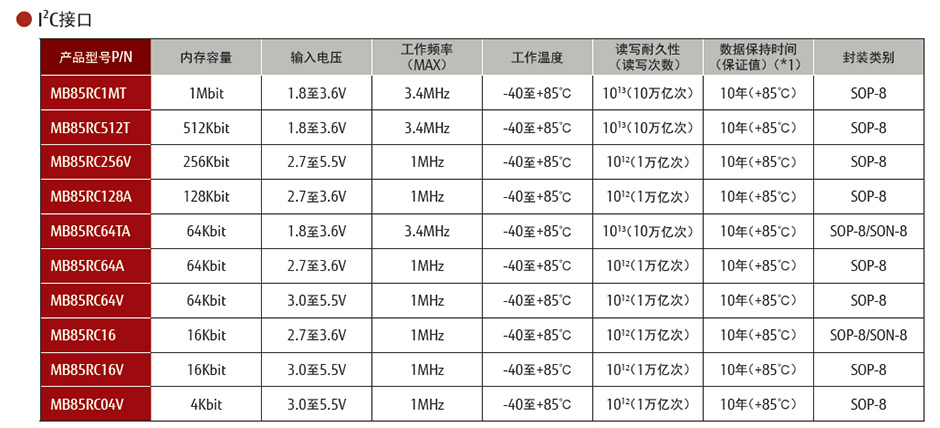

陣容串行接口存儲器的產品陣容有16Kbit至4Mbit的SPI接口產品，以及4Kbit至1Mbit的I2C接口產品。電源電壓除主要的3.3V工作產品外，正在擴充1.8V工作產品。封裝形式除能夠與EEPROM及串行閃存兼容的SOP外，還提供可穿戴設備用SON（Small Outline Non-leaded package）及WL-CSP（Wafer Level Chip Size Package）等超小型封裝形式的產品。

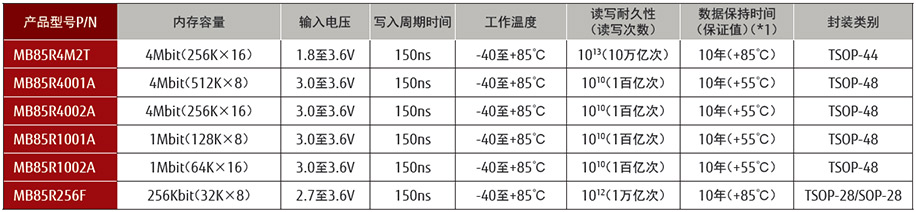

同時，使用TSOP或SOP封裝形式提供256Kbit至4Mbit的并行存儲器。在利用SRAM及數據保存用電池供電的應用中，并行存儲器被用作進一步降低能耗或減少電池的解決方案。
-
FRAM保證了高速寫入以及最大10兆次的讀寫次數，因此被應用于需要“連續讀寫數據”、“三維位置信息實時記錄”、“完整保護數據”，并連續讀寫數據的應用中。滿足了“省去保持?jǐn)?shù)據用的電池”、“反復讀寫而需要讀寫次數多的存儲器”、“保存斷電前瞬間數據”等要求。
-
產品 1—— 作為1Mbit 串行FRAM，公司開發了業界尺寸最小的超小型封裝
本公司新開發面向1Mbit FRAM“MB85RS1MT”的8引腳晶圓級芯片尺寸封裝（WL-CSP）并開始供貨。

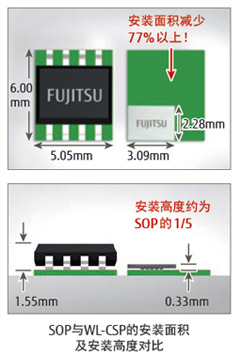

與傳統業界標準SOP封裝相比，WL-CSP大約為SOP的23%，能夠減少約77%的安裝面積。而且，本W(wǎng)L-CSP的厚度為0.33mm，約是信用卡的一半，從安裝體積比來看，能夠減少大約95%的體積。
另外，與同為非易失性存儲器的通用EEPROM相比，MB85RS1MT的寫入時間較短，從而能夠大幅降低寫入時的功耗。
因此，將該FRAM引入需要頻繁實時記錄原始數據的可穿戴設備，將有利于延長電池的使用壽命或?qū)崿F(xiàn)電池的小型化。
產品 2—— 開發出能夠以54Mbyte/秒的速度傳輸數據的4Mbit Quad SPI （四串行接口）FRAM型封裝本公司開發出了在Quad SPI接口非易失性RAM市場里最大容量的4Mbit FRAM “MB85RQ4ML”，并開始提供產品。
本產品采用1.8V的獨立電源，Quad SPI接口，并以108MHz的動作頻率實現了54Mbyte/秒的數據傳輸。本公司的傳統產品中，具有16bit輸入輸出引腳的44引腳的并行接口的4Mbit FRAM的最快，為13Mbyte/秒，而本產品以較少的引腳實現了相當于4倍速度的數據讀寫。
因為具有高速動作及非易失性的特點，MB85RQ4ML成為網絡、RAID控制器、工業計算領域的最佳選擇。
產品 3—— 面向車載，開發出滿足125°C工作要求的SPI接口 FRAM
本公司的FRAM廣泛應用于電力儀表、辦公設備及產業設備市場。目前提供的FRAM高溫端最大工作保證溫度為85℃，但為了適應車載設備市場的要求，公司正在開發將工作溫度提高至125℃的面向車載的FRAM產品。
該新產品不僅將工作溫度提高至125℃，而且為了滿足車載設備市場的高質量要求，公司重新評估和修改內部設計回路，提高產品可靠性。車載用FRAM依據AEC-Q100（*1）可靠性試驗標準，可滿足PPAP（*2）。
如今圍繞車載設備的環境，廢氣排放得到嚴格限制，并要求低能耗，且安全裝備等都是利用電子器件進行復雜控制。為了實現低能耗，就需要更多的使用斷電后仍能保留數據的非易失性存儲器。另外，出現問題時，因為重要的原始數據都須保留在存儲器中，這就要求存儲器具有高可靠性及快速寫入的性能。
本公司生產的高可靠性、高性能FRAM非易失性存儲器滿足了車載設備市場的上述需求。
關于車載FRAM的詳細情況，請查閱本公司的WEB網站或者咨詢銷售公司。
*1 ：AEC（Automotive Electronic Council）
*2 ：PPAP（Production Part Approval Process）
-
非易失性存儲器FRAM，無需保持?jǐn)?shù)據的電池，所以保持?jǐn)?shù)據時不產生能耗。而且，寫入時間較通用EEPROM及閃存要短，具有寫入能耗低的優點。因此，僅僅通過能量回收產生的微小電動勢，就能將數據寫入FRAM，因此，除能量回收以外，即使沒有電池電源，也能夠?qū)懭霐?shù)據。實際上，我們已確認內置有FRAM的演示設備已經能夠在沒有電池的狀態下寫入數據。
也就是說，F(xiàn)RAM通過自身的“非易失性”及“高速寫入”，實現了低能耗，為無電池技術提供了解決方案。
● 只要旋轉表盤就能記錄轉數（無電池）

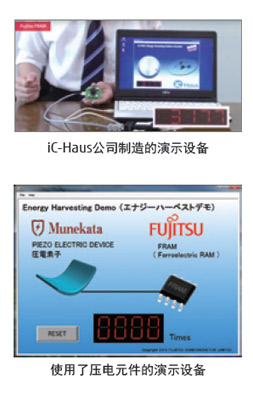

iC-Haus公司是本公司的業務伙伴，提供使用韋根線技術、內置有FRAM的演示設備。通過該演示設備，已確認僅僅利用旋轉表盤產生的電動勢，就能將表盤轉數寫入FRAM。請在介紹FRAM的WEB網站中觀看演示設備的實際操作視頻。
● 只要彎曲軟質纖維板就能記錄轉數（無電池）
我們以MUNEKATA公司（*1）提供的樹脂系列壓電元件的軟質纖維板（91mm×55mm，名片大小）為能量回收電源，開發了內置FRAM的演示設備。通過該演示設備，已確認僅僅利用彎曲軟質纖維板產生的電動勢，就能將彎曲次數寫入FRAM。
*1 ：MUNEKATA株式會社（MUNEKATA Co., LTD）提供采用噴涂工藝制作的樹脂系列壓電元件。
