DC2178A，基于 LTC4380-1 低靜態電流浪涌抑制器的演示板，閂鎖版本

使用 Analog Devices 的 LTC4380IDD-1 的參考設計

設計簡介

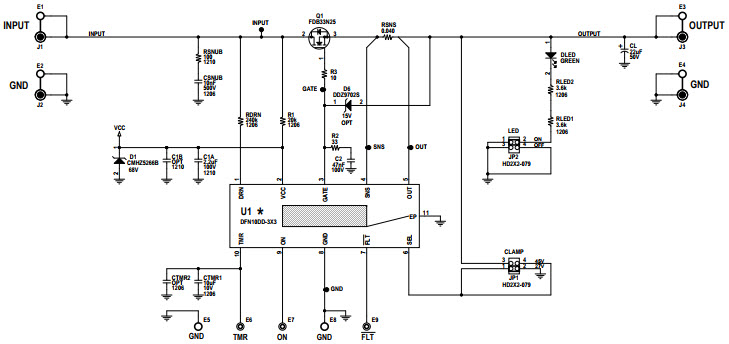

DC2178A-A 演示電路展示了應用中的 LTC4380-1 低靜態電流浪涌抑制器，該應用可配置為 12V、1A 或 24V/28V、0.5A 運行。輸出電壓由 LTC4380 鉗位，允許負載在高達 250V 的瞬態和負載突降浪涌（例如 ISO-16750-2 測試 A）期間不間斷地工作。輸出電流限制為 1.25A。當出現持續輸入過壓或輸出過流故障時，LTC4380 會關斷，以防止損壞 N 溝道 MOSFET 傳輸元件

說明

DC2178A-A, Demonstration Circuit showcases the LTC4380-1 low quiescent current surge stopper in an application which can be configured for 12V, 1A or 24V/28V, 0.5A operation. The output voltage is clamped by the LTC4380, permitting the load to operate uninterrupted during transients of up to 250V and load dump surges such as ISO-16750-2 Test A. The output current is limited to 1.25A. In the presence of a sustained input overvoltage or output overcurrent fault the LTC4380 shuts off to prevent damage to the N-channel MOSFET pass element

主要特色

Conversion Type

DC to DC
Input Voltage

9 to 20 V
Output Voltage

12 V
Output Current

1 A
Topology

Hot Swap

參考設計下載

相關文檔

1549852798

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC4380IDD-1#TRPBF	Specialized Power ICs and Modules	Surge Stopper Automotive 10-Pin DFN EP T/R	點擊下載
LTC4380IDD-1#PBF	Specialized Power ICs and Modules	Surge Stopper Automotive 10-Pin DFN EP Tube	點擊下載
