LT3496EUFD 演示電路，升壓或降壓-升壓模式三路輸出 LED 驅動器 @ 200mA/通道

使用 Analog Devices 的 LT3496EUFD 的參考設計

設計簡介

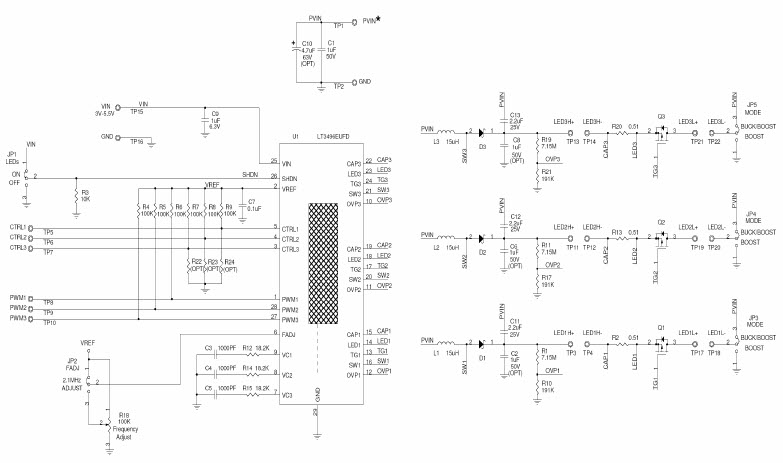

演示電路 1288 是一款采用 LT3496EUFD 的三重升壓型或降壓-升壓型 LED 驅動器。 LT3496 是一款三路輸出 DC/DC 轉換器，設計用作驅動高電流 LED 的電流源。要評估 LT3496 降壓模式 LED 驅動器，請使用演示電路 986

說明

Demonstration circuit 1288 is a Triple Boost or Buck-Boost LED Driver featuring the LT3496EUFD. The LT3496 is a triple output DC/DC converter designed to operate as current sources for driving high current LEDs. for evaluating an LT3496 buck mode LED driver, use the demonstration circuit 986

主要特色

Input Voltage

3 to 5.5 V
Output Current

0.196 A

相關文檔

dc1288a

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT3496EUFD#TRPBF	LED Drivers	LED Driver 21 Segment 14000uA Supply Current Automotive 28-Pin QFN EP T/R	點擊下載
LT3496EUFD#PBF	LED Drivers	LED Driver 21 Segment 14000uA Supply Current Automotive 28-Pin QFN EP Tube	點擊下載
