LT1959CS8 演示板、4.5A 開關、500kHz 降壓型穩壓器、5V 至 15Vin、1.8Vout @ 4A

使用 Analog Devices 的 LT1959CS8 的參考設計

設計簡介

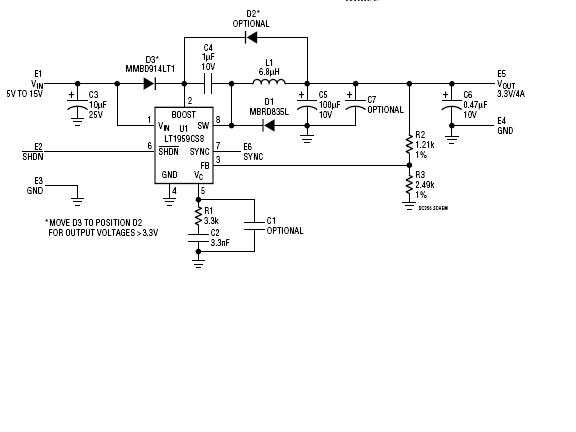

演示電路 DC355 和 DC356 是完整的 DC/DC 降壓穩壓器，采用 7 引腳 DD (DC356) 和 SO-8 (DC355) 封裝的 LT1959 恒定頻率、高效轉換器。這些電路主要用于個人計算機、磁盤驅動器、便攜式手持設備，以及在大型系統中用作本地板載穩壓器。高頻開關允許使用小型電感器，使這種全表面貼裝解決方案成為空間敏感系統的理想選擇

說明

Demonstration circuits DC355 and DC356 are complete DC/DC step-down regulators using the LT1959 constant frequency, high efficiency converter in 7-pin DD (DC356) and SO-8 (DC355) packages. These circuits are primarily used in personal computers, disk drives, portable handheld devices and, in larger systems, as local on-board regulators. High frequency switching allows the use of small inductors, making this all surface mount solution ideal for space conscious systems

主要特色

Conversion Type

DC to DC
Input Voltage

5 to 15 V
Output Voltage

3.3 V
Output Current

4 A
Efficiency

81 %
Topology

Buck

參考設計下載

DC356A Design Files

相關文檔

dc356a
