DC2087A，使用 LTM4676EY、26A 降壓穩壓器和 PMBU 電源系統管理的演示板

使用 Analog Devices 的 LTM4676EY#PBF 的參考設計

設計簡介

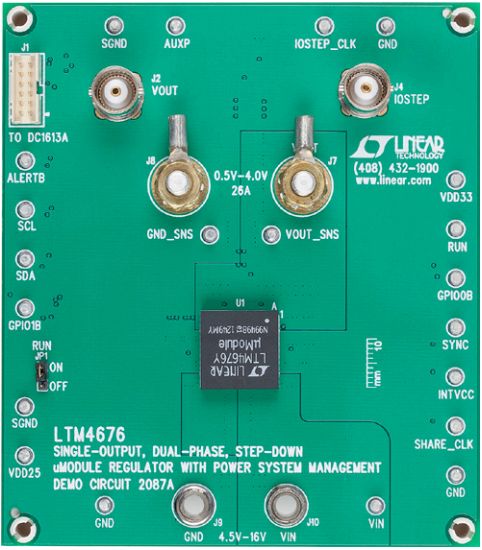

DC2087A 演示板采用 LTM4676EY 一款單輸出、高效率、高密度穩壓器，輸入范圍為 4.5V 至 16V。它可以提供最大26A的負載電流。該演示板具有一個 LTM4676 穩壓器，這是一款具有 PMBU 電源系統管理功能的雙路 13A 或單路 26A 降壓穩壓器。 DC2087A 可以達到默認設置并根據配置電阻產生功率，無需任何串行總線通信。這樣可以輕松評估 DC/DC 轉換器

說明

DC2087A, Demonstration Board using LTM4676EY a single-output, high efficiency, high density, regulator with 4.5V to 16V input range. It can supply 26A maximum load current. The demo board has a LTM4676 regulator, which is a dual 13A or single 26A step-down regulator with PMBUs power system management. The DC2087A powers up to default settings and produces power based on configuration resistors without the need for any serial bus communication. This allows easy evaluation of the DC/DC converter

主要特色

Conversion Type

DC to DC
Input Voltage

4.5 to 16 V
Output Voltage

0.5 to 4 V
Output Current

26 A
Efficiency

83.2 %
Topology

Buck

參考設計下載

相關文檔

255dc2087af

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
24LC025T-E/OT	EEPROM	EEPROM Serial-2Wire 2K-bit 256 x 8 3.3V/5V Automotive 6-Pin SOT-23 T/R	點擊下載
