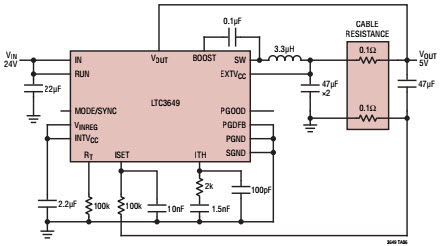

具有遠程感應功能的 LTC3649EUFD 5Vout 降壓穩壓器的典型應用電路

使用 Analog Devices 的 LTC3649EUFD 的參考設計

設計簡介

具有遠程感測功能的 LTC3649EUFD 5Vout 降壓穩壓器的典型應用電路。 LTC3649 是一款高效率 60V、4A 同步單片降壓型穩壓器。該穩壓器具有單電阻器可編程輸出電壓、內部補償以及在寬 VOUT 范圍內的高效率

說明

Typical Application Circuit for LTC3649EUFD 5Vout Step-Down Regulator with Remote Sensing. The LTC3649 is a high efficiency 60V, 4A synchronous monolithic step-down regulator. The regulator features a single resistor programmable output voltage, internal compensation and high efficiencies over a wide VOUT range

主要特色

Conversion Type

DC to DC
Input Voltage

24 V
Output Voltage

5 V
Output Current

4 A
Topology

Buck

相關文檔

3649fb

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3649EUFD#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.1V to 60V Synchronous Step Down Single-Out 0V to 59.5V 4A Automotive 28-Pin QFN EP Tube	點擊下載
LTC3649EUFD#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.1V to 60V Synchronous Step Down Single-Out 0V to 59.5V 4A Automotive 28-Pin QFN EP T/R	點擊下載
