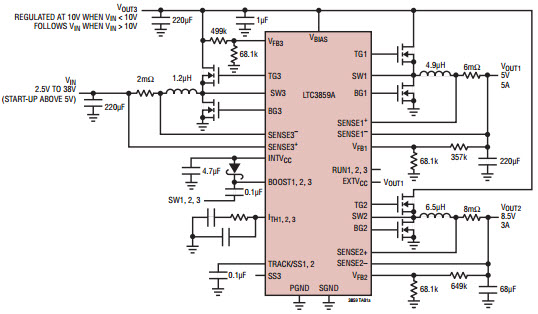

LTC3859AHFE 雙輸出、降壓/降壓/升壓同步控制器的典型應用電路，具有改進的突發模式操作

使用 Analog Devices 的 LTC3859AHFE 的參考設計

設計簡介

LTC3859AHFE 雙輸出、降壓/降壓/升壓同步控制器的典型應用電路，具有改進的突發模式操作。 LTC3859A 是一款高性能三路輸出（降壓/降壓/升壓）同步 DC/DC 開關穩壓器控制器，可驅動所有 N 溝道功率 MOSFET 級

說明

Typical Application Circuit for LTC3859AHFE Dual Output, Buck/Buck/Boost Synchronous Controller with Improved Burst Mode Operation. The LTC3859A is a high performance triple output (buck/buck/boost) synchronous DC/DC switching regulator controller that drives all N-channel power MOSFET stages

主要特色

Conversion Type

DC to DC
Input Voltage

2.5 to 38 V
Output Voltage

5|8.5 V
Output Current

3@8.5V|5@5V A
Topology

Buck Boost

相關文檔

3859afa

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3859AHFE#PBF	DC to DC Controllers	DC/DC Cntrlr Triple-OUT Step Down/Step Up 900kHz Automotive 38-Pin TSSOP EP Tube	點擊下載
LTC3859AHFE#TRPBF	DC to DC Controllers	DC/DC Cntrlr Triple-OUT Step Down/Step Up 900kHz Automotive 38-Pin TSSOP EP T/R	點擊下載
