LT1768CGN 演示板，具有超寬多模調光范圍的高功率雙路 CCFL 電源

使用 Analog Devices 的 LT1768CGN 的參考設計

設計簡介

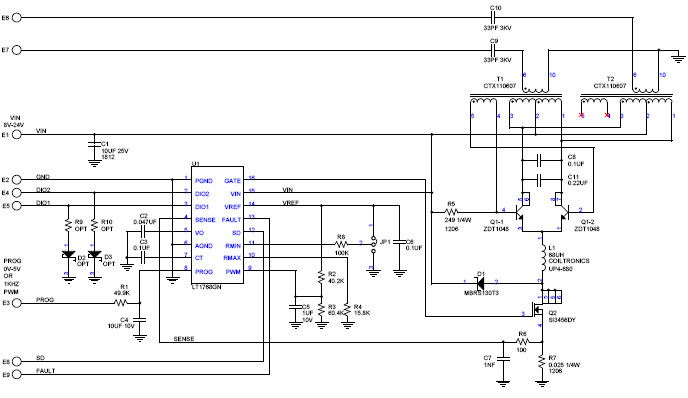

采用 LT1768 的演示板 DC354 是一款用于在高功率雙 CCFL 顯示器中調節電流的完整解決方案。單一輸入源（DC 或 PWM）通過獨特的多模式調光方案控制 CCFL 電流

說明

Demonstration Board DC354 featuring the LT1768 is a complete solution for regulating current in high power dual CCFL displays. A single input source, either DC or PWM, controls CCFL current via a unique Multimode dimming scheme

主要特色

Input Voltage

8 to 24 V
Number of Derived Elements

1

參考設計下載

相關文檔

dc354a

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT1768CGN#PBF	Lighting Drivers and Controller ICs	CCFL Controller 9V/12V/15V/18V 410kHz 16-Pin SSOP N Tube	點擊下載
LT1768CGN#TR	Lighting Drivers and Controller ICs	CCFL Controller 9V/12V/15V/18V 410kHz 16-Pin SSOP N T/R	點擊下載
LT1768CGN#TRPBF	Lighting Drivers and Controller ICs	CCFL Controller 9V/12V/15V/18V 410kHz 16-Pin SSOP N T/R	點擊下載
LT1768CGN	Lighting Drivers and Controller ICs	CCFL Controller 9V/12V/15V/18V 410kHz 16-Pin SSOP N	點擊下載
