使用 Analog Devices 的 LTC3700EMS 的參考設計

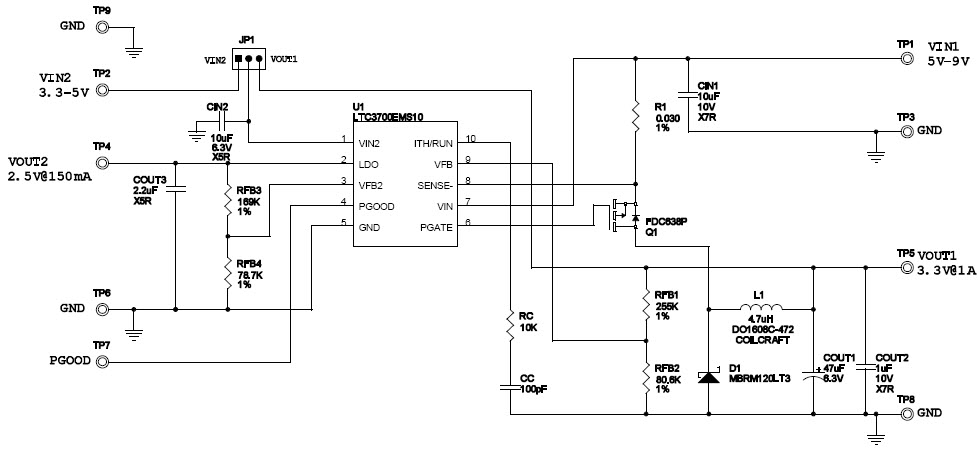

LTC3700EMS 演示板、具有 LDO 的降壓型穩壓器、5 - 9Vin1、3.3Vout1 @ 1A、跳線選擇。 3.3 - 5Vin2, 2.5Vout2 @ 150mA

設計簡介

演示電路 DC463A 是一款降壓穩壓器和低壓差穩壓器，采用 10 引腳 MSOP 封裝，采用 LTC3700。該降壓穩壓器能夠通過 5V 至 9V 的輸入電源以 3.3V 的輸出電壓提供 1A 的電流

說明

Demonstration circuit DC463A is a step-down regulator and a Low Drop Out regulator using the LTC3700 in the 10-lead MSOP package. The buck regulator is capable of providing 1A at an output voltage of 3.3V from an input supply of 5V to 9V

主要特色

Conversion Type

DC to DC
Input Voltage

3.3 to 5|5 to 9 V
Output Voltage

2.5|3.3 V
Output Current

0.15@2.5V|1@3.3V A
Topology

Buck

參考設計下載

相關文檔

dc463a

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3700EMS	直流至直流控制器	DC/DC Cntrlr Dual-OUT Step Down 650kHz 10-Pin MSOP	點擊下載
