LTC3634 演示板，用于 DDR 電源的 15V 雙路 3A 單片式降壓穩壓器板

使用 Analog Devices 的 LTC3634EUFD 的參考設計

設計簡介

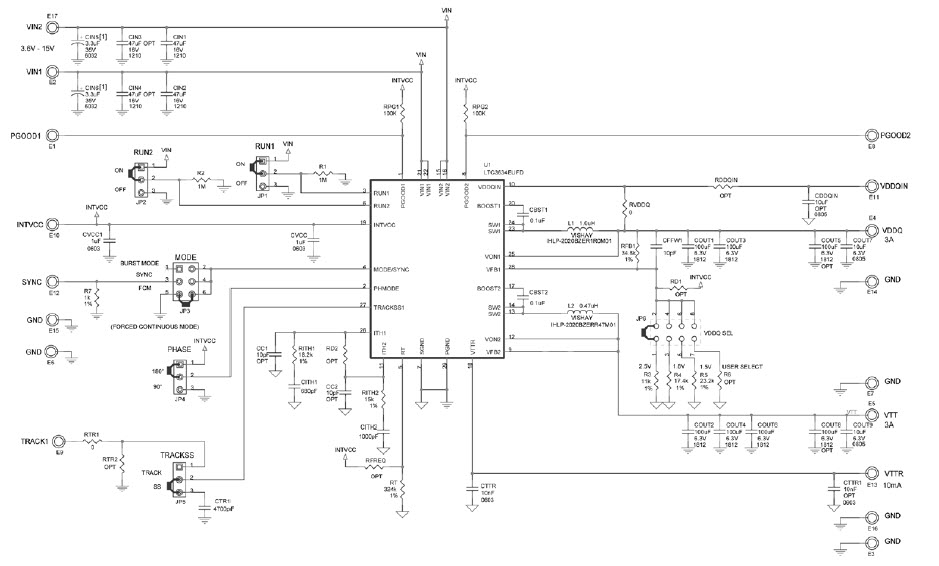

演示電路 DC1708A 是一款專門針對 DDR 內存電源應用的雙輸出穩壓器。它基于 LTC3634 構建，LTC3634 是一款高電壓雙通道、受控準時單片同步降壓穩壓器。 DC1708A 的輸入電壓范圍為 3.6V 至 15V

說明

Demonstration circuit DC1708A is a dual-output regulator focused specifically for DDR memory power applications. It is built based on the LTC3634, a high voltage dual channel, controlled on-time monolithic synchronous buck regulator. The DC1708A has an input voltage range of 3.6V to 15V

主要特色

Conversion Type

DC to DC
Input Voltage

3.6 to 15 V
Output Voltage

0.75|0.9|1.25|1.5|1.8|2.5 V
Output Current

-3 to 0@0.75V|-3 to 00.9V|-3 to 01.25V|0 to 3@0.75V|0 to 3@0.9V|0 to 3@1.25V|0 to 3@1.5V|0 to 3@1.8V|0 to 3@2.5V A
Efficiency

80 %
Topology

Buck

參考設計下載

相關文檔

dc1708af

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3634EUFD#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.6V to 15V Synchronous Step Down Single-Out 0.6V to 3V 3A 28-Pin QFN EP Tube	點擊下載
LTC3634EUFD#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.6V to 15V Synchronous Step Down Single-Out 0.6V to 3V 3A 28-Pin QFN EP T/R	點擊下載

群聊設計，與管理員及時溝通

歡迎加入EEWorld參考設計群，也許能碰到搞同一個設計的小伙伴，群聊設計經驗和難點。入群方式：微信搜索“helloeeworld”或者掃描二維碼，備注：參考設計，即可被拉入群。另外，如您在下載此設計遇到問題，也可以微信添加“helloeeworld”及時溝通。
