DC2821A，使用 LT8302 緊湊型隔離反激式轉換器和 65V/3.6A 開關的演示板

使用 Analog Devices 的 LT8302ES8E#PBF 的參考設計

設計簡介

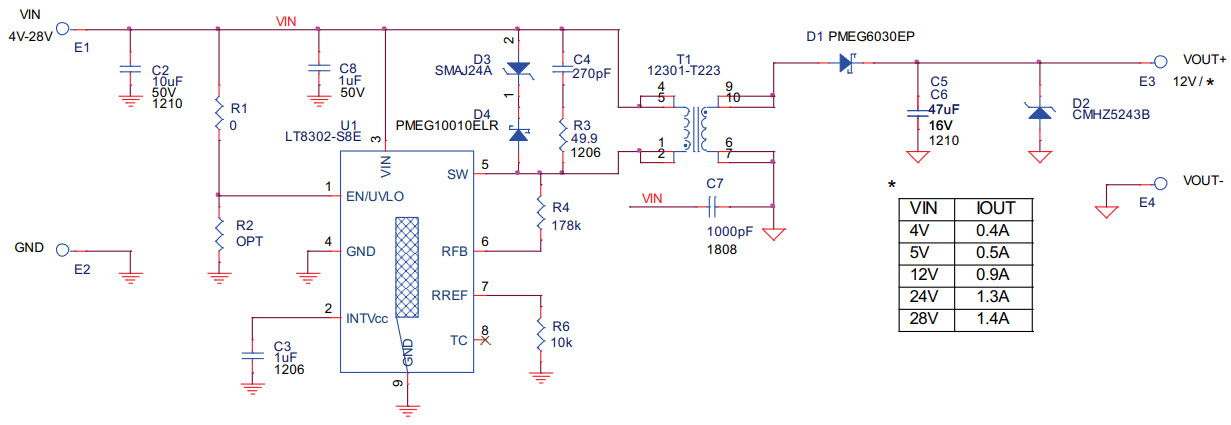

DC2821A 演示電路是一款采用 LT8302 的緊湊型無光電隔離反激式轉換器。 DC2821A 輸出 12V，并在 5mA 至 1.4A 的負載電流以及 4V 至 28V 的輸入電壓范圍內保持 ±1%（典型值）調節。輸出電流能力隨著輸入電壓的增加而增加。電源開關關閉后，變壓器漏感會導致初級側出現電壓尖峰。為了將漏感尖峰限制在 65V MOSFET 額定電壓范圍內，安裝了 RC 緩沖器和 TVS 鉗位來抑制振鈴并將 MOSFET 漏極電壓鉗位到安全水平

說明

DC2821A, Demonstration Circuit is a compact no-opto isolated flyback converter featuring the LT8302. The DC2821A outputs 12V, and maintains ±1% (typ) regulation with a load current from 5mA up to 1.4A and over an input voltage from 4V to 28V. The output current capability increases with the input voltage. Transformer leakage inductance causes a voltage spike on the primary side after the power switch turns off. To limit this leakage inductance spike within the MOSFET voltage rating of 65V, an RC snubber and a TVS clamp are installed to damp the ringing and clamp the MOSFET drain voltage to a safe level

主要特色

Conversion Type

DC to DC
Input Voltage

4 to 28 V
Output Voltage

12 V
Output Current

1.4 A
Efficiency

89.9 %
Topology

Flyback

參考設計下載

相關文檔

dc2821a_ug-1366

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT8302ES8E#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Flyback Automotive 8-Pin SOIC N EP Tube	點擊下載
