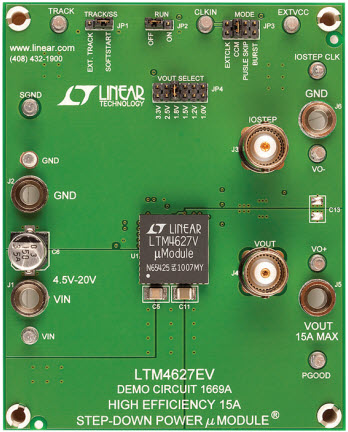

DC1669A，基于 LTM4627EV、20V、15A 降壓穩壓器的演示板

使用 Analog Devices 的 LTM4627EV 的參考設計

設計簡介

DC1669A 演示電路采用高性能高效率降壓穩壓器 LTM4627EV。 LTM4627EV 的工作輸入電壓范圍為 4.5V 至 20V，能夠提供高達 15A 的輸出電流。輸出電壓可在 0.6V 至 5V 范圍內編程，并可通過內部可選的差分遙感放大器進行遠程感測。 LTM4627EV 是一款完整的 DC/DC 負載點穩壓器，采用耐熱增強型 15mm × 15mm × 4.32mm LGA 封裝，僅需要少量輸入和輸出電容器。該穩壓器經過內部補償，采用恒定頻率電流模式架構，可在較寬的輸出電容范圍內實現快速瞬態響應和穩定的控制環路

說明

DC1669A, Demonstration Circuit features the LTM4627EV, a high-performance high efficiency step-down regulator. The LTM4627EV has an operating input voltage range of 4.5V to 20V and is able to provide an output current of up to 15A. The output voltage is programmable from 0.6V to 5V and can be remotely sensed with the internal optional differential remote sensing amplifier. The LTM4627EV is a complete DC/DC point-of-load regulator in a thermally enhanced 15mm × 15mm × 4.32mm LGA package requiring only a few input and output capacitors. This regulator is internally compensated and employs constant frequency current mode architecture, enabling a fast transient response and stable control loop over a wide range of output capacitance

主要特色

Conversion Type

DC to DC
Input Voltage

4.5 to 20 V
Output Voltage

1|1.2|1.5|1.8|2.5|3.3 V
Output Current

15 A
Efficiency

86.6 %
Topology

Buck

參考設計下載

相關文檔

dc1669af

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTM4627EV#PBF	DC to DC Converter and Switching Regulator Module	Module DC-DC 1-OUT 0.6V to 5V 15A Automotive 133-Pin LGA Tray	點擊下載
