LT1934EDCB 3.3V 降壓轉換器的典型應用電路

使用 Analog Devices 的 LT1934EDCB 的參考設計

設計簡介

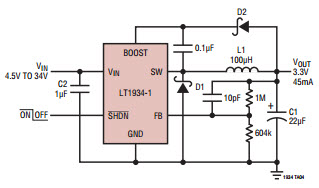

LT1934EDCB 3.3V 降壓轉換器的典型應用電路。 LT1934 是一款具有內部 400mA 電源開關的微功耗降壓 DC/DC 轉換器，采用薄型 (1mm) ThinSOT 封裝。憑借 3.2V 至 34V 的寬輸入范圍，LT1934 可以調節多種電源，從 4 節堿性電池和 5V 邏輯軌到非穩壓壁式變壓器和鉛酸電池

說明

Typical Application Circuit for LT1934EDCB 3.3V Buck Converter. The LT1934 is a micropower step-down DC/DC converter with internal 400mA power switch, packaged in a low profile (1mm) ThinSOT. With its wide input range of 3.2V to 34V, the LT1934 can regulate a wide variety of power sources, from 4-cell alkaline batteries and 5V logic rails to unregulated wall transformers and lead-acid batteries

主要特色

Conversion Type

DC to DC
Input Voltage

4.5 to 34 V
Output Voltage

3.3 V
Output Current

0.045 A
Topology

Buck
