MIKROE-3473，用于 STM32 STM32F407ZG 的 MCU 卡

使用 MikroElektronika 的 STM32F429ZIT6 的參考設計

設計簡介

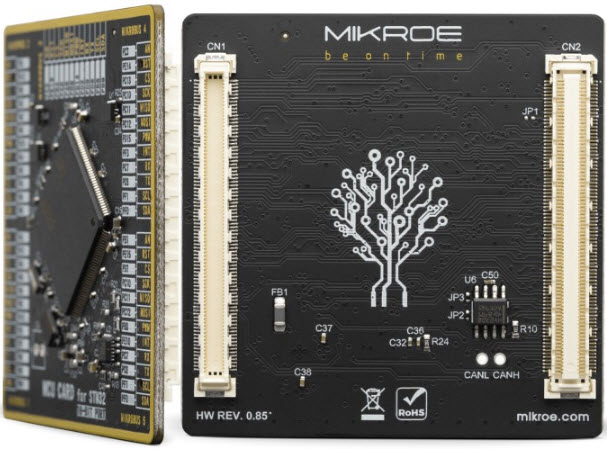

MIKROE-3473，MCU 卡是一款標準化附加板，可在配備 MCU 卡插槽的開發板上非常簡單地安裝和更換 STM32F407ZG 微控制器單元 (MCU)。通過引入新的 MCU 卡標準，我們確保了開發板與任何支持的 MCU 之間的絕對兼容性，無論其引腳號和兼容性如何。 MCU 卡配備兩個 168 引腳夾層連接器，甚至可以支持引腳數極高的 MCU

說明

MIKROE-3473, MCU Card is a standardized add-on board, which allows very simple installation and replacement of the STM32F407ZG microcontroller unit (MCU) on a development board equipped with the MCU Card socket. By introducing the new MCU Card standard, we have ensured the absolute compatibility between the development board and any of the supported MCUs, regardless of their pin number and compatibility. MCU Cards are equipped with two 168-pin mezzanine connectors, allowing them to support even MCUs with extremely high pin count

主要特色

Embedded System Type

MCU
Family Name

STM32

參考設計下載

MIKROE-3473 - STM32 MCU Card Schematic
