MIKROE-3472，用于 STM32 STM32F217ZG 的 MCU 卡

使用 MikroElektronika 的 STM32F217ZGT6 的參考設計

設計簡介

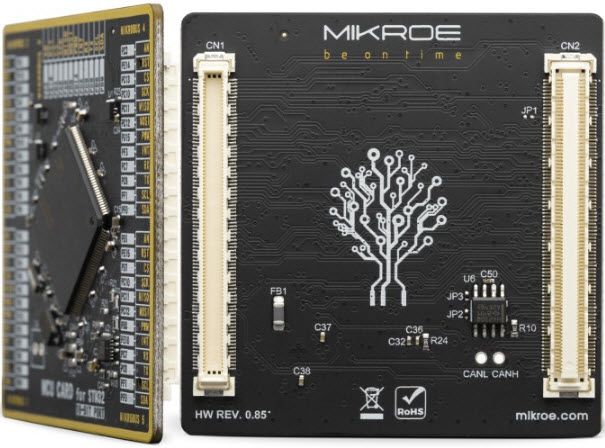

MIKROE-3472，MCU 卡是一款標準化附加板，可在配備 MCU 卡插槽的開發板上非常簡單地安裝和更換 STM32F217ZG 微控制器單元 (MCU)。通過引入新的 MCU 卡標準，我們確保了開發板與任何支持的 MCU 之間的絕對兼容性，無論其引腳號和兼容性如何。 MCU 卡配備兩個 168 引腳夾層連接器，甚至可以支持引腳數極高的 MCU

說明

MIKROE-3472, MCU Card is a standardized add-on board, which allows very simple installation and replacement of the STM32F217ZG microcontroller unit (MCU) on a development board equipped with the MCU Card socket. By introducing the new MCU Card standard, we have ensured the absolute compatibility between the development board and any of the supported MCUs, regardless of their pin number and compatibility. MCU Cards are equipped with two 168-pin mezzanine connectors, allowing them to support even MCUs with extremely high pin count

主要特色

Embedded System Type

MCU
Family Name

STM32

參考設計下載

MIKROE-3472 - STM32 MCU Card Schematic

相關文檔

pgurl_3184969348417

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LAN8720A-CP-ABC	PHY	PHY 1-CH 10Mbps/100Mbps 2.5V/3.3V 24-Pin QFN EP Tray	點擊下載
LAN8720A-CP-TR	PHY	PHY 1-CH 10Mbps/100Mbps 2.5V/3.3V 24-Pin VQFN EP T/R	點擊下載
SN65HVD230QDG4Q1	Controller Area Network	CAN 1Mbps Standby 3.3V Automotive 8-Pin SOIC T/R	點擊下載
LAN8720AI-CP	PHY	PHY 1-CH 10Mbps/100Mbps 2.5V/3.3V 24-Pin VQFN EP Tray	點擊下載
74CBTLV3257BQ,115	Bus Switches	Multiplexer/Demultiplexer Bus Switch 1-Element CMOS 8-IN 16-Pin DHVQFN EP T/R	點擊下載
LAN8720AI-CP-TR	PHY	PHY 1-CH 10Mbps/100Mbps 2.5V/3.3V 24-Pin VQFN EP T/R	點擊下載
SN65HVD230QDR	Controller Area Network	CAN 1Mbps Standby 3.3V 8-Pin SOIC T/R	點擊下載
SN65HVD230QDG4	Controller Area Network	CAN 1Mbps Standby 3.3V Automotive 8-Pin SOIC Tube	點擊下載
LAN8720AI-CP-TR-ABC	PHY	PHY 1-CH 10Mbps/100Mbps 2.5V/3.3V 24-Pin QFN EP T/R	點擊下載
LAN8720AI-CP-ABC	PHY	PHY 1-CH 10Mbps/100Mbps 2.5V/3.3V 24-Pin QFN EP Tray	點擊下載
SN65HVD230DR	Controller Area Network	CAN 1Mbps Standby 3.3V 8-Pin SOIC T/R	點擊下載
LAN8720A-CP-TR-ABC	PHY	PHY 1-CH 10Mbps/100Mbps 2.5V/3.3V 24-Pin SQFN EP T/R	點擊下載
