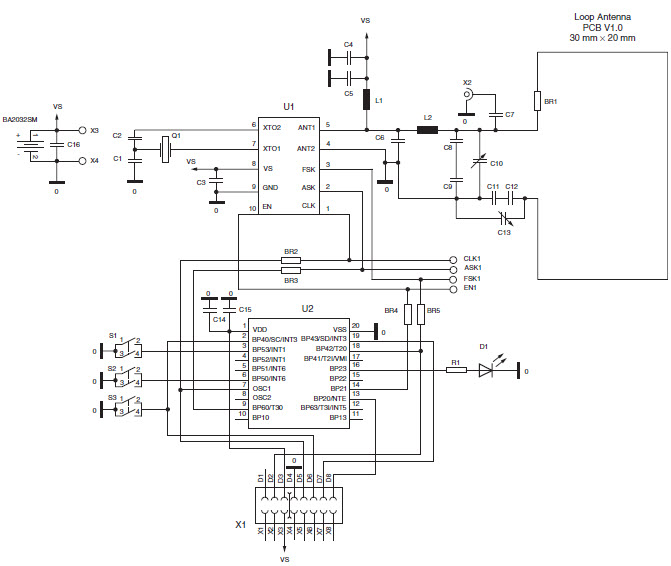

ATA5757、UHF ASK/FSK PLL 發送器 IC 參考設計

使用 Microchip Technology 的 ATA5757 的參考設計

設計簡介

ATA5757，UHF ASK/FSK PLL 發送器 IC 參考設計。 ATA5757 是一款 PLL 發送器 IC，專為滿足數據速率高達 20kBaud 曼徹斯特編碼和 40kBaud NRZ 編碼的 RF 低成本傳輸系統的需求而開發。發射頻率范圍為432MHz至448MHz。它可用于 FSK 和 ASK 系統。由于晶體振蕩器穩定時間較短，因此非常適合輪胎壓力監測 (TPM) 和無源進入 Go 應用

說明

ATA5757, UHF ASK/FSK PLL Transmitter IC Reference Design. The ATA5757 is a PLL transmitter IC which has been developed for the demands of RF low-cost transmission systems at data rates up to 20kBaud Manchester coding and 40kBaud NRZ coding. The transmitting frequency range is 432MHz to 448MHz. It can be used in both FSK and ASK systems. Due to its shorten crystal oscillator settling time it is well suited for Tire Pressure Monitoring (TPM) and for Passive Entry Go applications

主要特色

Operating Frequency

432 to 448 MHz

相關文檔

49976146369720112atmel-4702-key-components-ata5756-ata5757_datasheet

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
KSC241JSPDLFS	Switch Tactile	Switch Tactile N.O. SPST Round Button J-Bend 0.05A 32VDC 1VA 300000Cycles 2N SMD Automotive T/R	點擊下載
KSC241J-LFS	Switch Tactile	Switch Tactile N.O. SPST Round Button J-Bend 0.05A 32VDC 1VA 300000Cycles 3.5N SMD Automotive T/R	點擊下載
KSC241JLFS	Switch Tactile	Switch Tactile N.O. SPST Round Button J-Bend 0.05A 32VDC 1VA 300000Cycles 3.5N SMD Automotive T/R	點擊下載
ATA5757C-6DQY	RF Transceivers	RF Transmitter ASK/FSK 2.5V/3.3V 10-Pin TSSOP	點擊下載
