HV257DB1，基于HV257的高壓采樣保持陣列演示板

使用 Microchip Technology 的 HV257FG 的參考設計

設計簡介

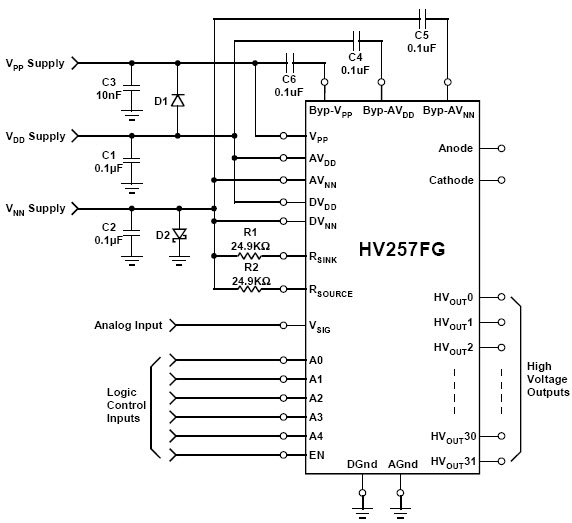

HV257DB1 演示板是一個 32 通道 295V 采樣保持放大器陣列，標稱增益為 72V/V。 HV257DB1 的目的是提供一種輕松評估 HV257FG 器件的方法。需要一個高電壓電源 VPP 和兩個低電壓電源 VDD 和 VNN。這些連接可以通過演示板頂部提供的 J1 接頭進行。邏輯控制輸入和 VSIG 模擬信號的連接位于演示板的底部。板右側有 32 個用于輸出的焊盤。請遵循加/斷電順序以避免損壞設備

說明

HV257DB1, Demo Board is a 32-Channel 295V sample and hold amplifier array with a nominal gain of 72V/V. The purpose of the HV257DB1 is to provide a means to easily evaluate the HV257FG device. A high voltage supply, VPP, and two low voltage supplies, VDD and VNN, are required. These connections can be made via the J1 header provided on the top of the demo board. Connections to the logic control inputs and VSIG analog signal are on the bottom of the demo board. There are 32 pads on the right side of the board for the outputs. Please follow the power up/down sequence to avoid damaging the device

主要特色

Gain

72 dB
Number of Supplies

Triple
Supply Voltage

-4.5 to -6.5|6 to 7.5|300 V
