Altera CTO Misha:硅片融合時代需要哪些技術

發布者:EEWorld資訊最新更新時間:2012-05-25 來源: EEWORLD 關鍵字:Altera  CTO  硅片融合 手機看文章 掃描二維碼
隨時隨地手機看文章

    近日,Altera資深副總裁,首席技術官Misha Burich訪華。雖然這不是Misha第一次來中國,但卻是他第一次面對國內媒體。Misha做了《硅片融合時代的FPGA》的主題發言,以下是其主題演講中的對于未來硅片融合時代都需要哪些技術支撐?

    以下文字整理來自Misha發言:

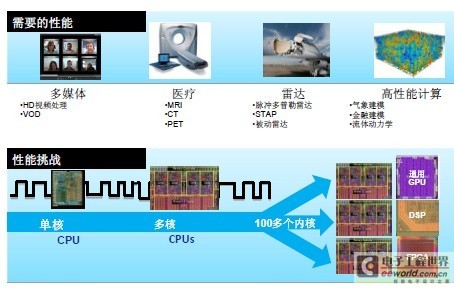

    硅片融合的時代,對于處理器來講,是在不斷發展的,從最早的單核CPU,到多核CPU,獨立的硬件加速器,甚至是超級多核產品,構成極其復雜的系統,這時候可能現有的方案就不夠了。



    在這樣一個復雜的應用需求下,Altera開發了OpenCL on FPGA,過去OpenCL都是給GPU用的,但其實用OpenCL on FPGA,同樣的性能上面,功耗要比GPU小很多,比如這張圖上面,標準C編譯器給X86,同時FPGA做SOF加速。

    再來看3-D封裝,這項技術可以把不同的芯片或不同的技術放到一個封裝上,這同樣是硅片融合,其實Altera在3D技術上面,我們已經研究了有好幾年時間,這個是未來硅片融合一個發展的趨勢。

    所以最近Altera跟TSMC合作,顯示了我們在3D技術方面的一個實際的能力。其實我們最近發布的是一個2.5D的芯片,這是一個測試樣片,跟TSMC合作的。它的一個技術叫做芯片晶圓沉底的一個技術,COWOS。在同同一個襯底上,有Altera的Die,同時并行放置著另外一個管芯,通過襯底將兩個管芯互連,這就是我們的2.5D技術。

    除了與TSMC合作之外,我們跟IMEC也有合作,專門研發3D技術,實際上。

    我們Altera作為FPGA的供應商,我們一直在不斷地擴展我們新的市場。在硅片融合的時代到來的時候,我們是希望在這個時代有一個更快速的發展。所以會看到通過硅片融合我們把這個處理器放到FPGA里面,把DSP放進來,把ASSP放進來,這樣的話,給到我們的一個芯片更低的功耗,更高的功效,還有就是我們能夠在新的領域有更多,更大的成長。

    通過一些支撐技術,比如說3D,Open CL,我們可以使到客戶真正地把硅片融合的技術用起來。
